Sztacionáris állványzat, tartó

A szerszámgépállványok robusztus szerkezetek, amelyeket nehéz szerszámgépek, marógépek, esztergák és CNC központok pozicionálására és szintezésére terveztek. Ez a kategória hegesztett acélvázakat, állítható csavarozott lábakat, rezgéscsillapító alátéteket és szigetelő alátéteket kínál a rezgések elnyelésére. A stabil alap biztosítja a megmunkálási pontosságot, a munkabiztonságot, valamint a padló és a gép védelmét a nem kívánt mozgásokkal szemben.

  • Acélkeretek és állványok korróziógátló felületkezeléssel
  • Állítható rezgéscsillapító lábak a precíz szintezéshez
  • Izoláló és rezgéscsillapító betétek az ütések kiküszöbölésére

Válasszon olyan alapot, amely szilárd, sík és csillapított támaszt nyújt megmunkálóközpontjának még maximális forgácsolóerők esetén is.

Szűrés a következő szerint:
Termékek: (  1-1  )

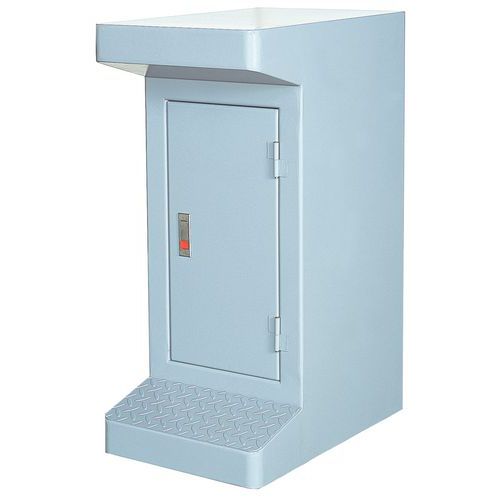

SKU : MIG2622030

39 290,00 Ft ÁFA nélkül

49 898,30 Ft ÁFÁ-val együtt

darab

Hogyan válasszuk ki a megfelelő szerszámgépállványt?

Állvány kiválasztásakor vegye figyelembe a gép súlyát, az alap méretét és méreteit, a szintezési követelményeket és a rezgéscsillapítást. A megfelelően méretezett állvány és rezgéscsillapító rendszer precíz megmunkálást biztosít rezgések és a felületek minőségét befolyásoló tényezők nélkül.

Az állványok főbb jellemzői

  • Váz teherbírása: hegesztett acélváz, amelynek teherbírása általában a gép súlyának 1,5×-2×-e, így tartalékot biztosít a dinamikus terhelésekkel szemben.
  • Állítható lábak: csavaros lábak finom menettel a ±10 mm-es szintezéshez és a beállítás utáni gyors rögzítéshez.
  • Rezgéscsillapító betétek: gumi vagy szorbens lemezek a lábak alatt, vagy rugós elemek a maximális ütéscsillapítás érdekében.
  • Szigetelő alátétek: a keret és a padló közötti hőálló anyagok csökkentik a hőtágulás átvitelét.
  • További polcok és tartók: műhelytároló területek, szerszámtartók és kábeltálcák a keretbe integrálva.

Kulcsfontosságú tényezők a kiválasztáskor

  1. Statikus és dinamikus teherbírás: a keretet és a lábakat a gép súlya + vágóerő és gyors mozgások szerint kell méretezni.
  2. Szintezés és síkfelület: a platform síkfelületének tűrésének 0,1 mm-en belül kell lennie az esztergálás vagy marás pontosságának megőrzése érdekében.
  3. Rezgéscsillapítási hatékonyság: a lapkákat a gép által generált rezgések frekvenciája szerint kell kiválasztani (alacsonyabb frekvencia → rugó, magasabb → gumi).
  4. Felületi ellenállás: a festett vagy tűzihorganyzott acél véd a korrózió és a műhelyben található vegyszerek ellen.
  5. Integráció szintje: a tárolópolcokkal, kábeltartókkal és hűtőcsövekkel való bővítés leegyszerűsíti a működtetést és a karbantartást.

Gyakorlati szerelési tippek

  • Összeszereléskor először csavarozza szorosan a keretet a padlóhoz, majd igazítsa be a lábakat vízmértékkel, és rögzítse zárral.
  • Mindig helyezze a a rezgéscsillapító betéteket tisztán és egyenletesen helyezze el minden láb alatt az egyenletes csillapítás biztosítása érdekében.
  • A gép telepítése és a végső szintezés után ellenőrizze a gép geometriai paramétereit (síkfelület, az alap derékszöge).
  • Rendszeresen ellenőrizze a csavarok meghúzását és a gumibetétek állapotát, hogy megakadályozza a rezgéscsillapítási teljesítmény csökkenését.

A minőségi alap előnyei

  • Precíziós megmunkálás: a rezgés kiküszöbölése jobb felületi minőséget és méretpontosságot eredményez.
  • Gépvédelem: az ütéscsillapítás meghosszabbítja a csapágyak, vezetők és szerszámok élettartamát.
  • Biztonság: A stabil és vízszintes váz minimalizálja a felborulás vagy elmozdulás kockázatát működés közben.
  • Műhelyi ergonómia: Az integrált polcok és fogantyúk növelik a munka hatékonyságát és a rendet.
